六氟化硫泄漏报警系统调试完毕,发往宿迁市
来源:乐虎游戏电子        浏览:2317         发布日期:2023-12-25

      宿迁市某机电设备有限公司与我司达成合作,其六氟化硫气体泄漏报警装置调试完毕,发往宿迁!

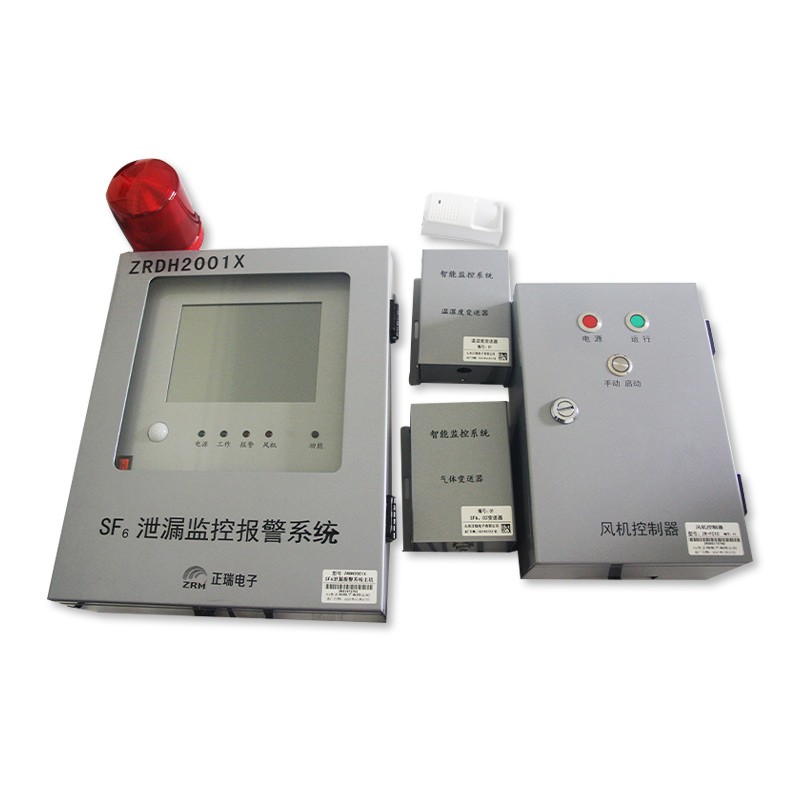

六氟化硫泄漏报警系统主要由5部分组成,ZRDH2001X型监控主机,ZRCS-10型SF6/O2气体变送器(具体数量根据实际使用开关室的开关数量或空间大小而定),温湿度变送器,辅助设备(人体红外探测器、声光报警器),选配设备(防雨保护箱、风机控制箱、风机控制器、LED显示屏、上位机、上位机后台监控软件)。系统自动记录各种报警数据,通风设备启动数据,可以自由设定1~1000ppmSF6告警阀值,以及自动启动通风时间,SF6泄露超过设定告警阀值时超标告警,氧气含量<18%时缺氧告警,并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口,实现遥控、遥测、遥信等功能。



(1)ZRDH2001X型监控主机:为六氟化硫sf6气体泄漏报警系统核心,收发、处理其他设备的相应信号。显示变送器传来的各种现场环境数据,发出语音,报警信号,手动启、停通风控制系统,对系统进行基本设置,通过RS-485传送数据给上位机。一般安装在工作人员常用出入门外,壁挂固定,工作电源AC220V。

(2) 防雨保护箱(选配):如果监控主机需安装在室外,可用于放置主机与综合信号控制箱进行防雨。一般安装在工作人员常用出入门外,壁挂固定。

(3)SF6、O2双气变送器:

用于连续检测环境空气中O2气体含量和SF6气体含量,数字量输出,总线设计,组网灵活,兼容性强。将采集到的数据经过A/D转换后,通过RS-485总线传送给主机。一般安装在SF6开关下方距地100mm处,可通过壁挂、磁铁吸附、专用支架固定,工作电源AC220V。

SF6:采用德国先进的双光束红外检测技术检测SF6气体浓度数值,精度能够做到1%FS,可以长达到10年工作寿命

O2:采用德国长寿命氧气传感器检测氧气浓度数值,,保证氧气参数精度。

(4)SF6、O2温度、湿度多功能监测装置:

   用于连续检测环境空气中O2气体含量、SF6气体含量、温度和湿度,将采集到的数据经过A/D转换后,通过RS-485总线传送给主机。一般安装在SF6开关下方距地100mm处,可通过壁挂、磁铁吸附、专用支架固定,工作电源AC220V。


(5)声光报警器:

   当主机判断环境中SF6气体含量超标或缺氧时,接收主机报警信号发出声、光报警。一般安装在主机上方,专用支架壁挂固定,工作电源AC220V。


(6)人体红外探测器:

   当有工作人员靠近时,发送信号给主机,使主机发出语音提示室内环境状况。一般安装在主机上方,专用支架壁挂固定,工作电源DC12V。

(7)风机控制箱(选配):

   可按用户指定风机路数制作,具有手动、自动转换开关。手动时可分别启、停各路风机,自动时接收主机信号启、停所有风机。一般安装在主机附近,壁挂固定。


(8)风机控制器(选配):

    与现场原有通风控制系统配合,接收主机信号自动启、停所有风机。


(9)LED显示屏(选配):

   功能基本同声光报警器,当主机判断环境中SF6气体含量超标或缺氧时,接收主机报警信号使平时显示的“室内环境中SF6浓度正常”转换为“室内环境中SF6浓度超标”。一般安装在门外上端,壁挂固定,工作电源AC220V。





六氟化硫sf6气体泄漏报警系统功能:

(1)超限报警泄漏时自动启动风机排风功能;

(2)环境中O2含量检测功能;缺氧时自动报警,自动排风;

(3)大屏幕液晶动态中文显示,具有屏幕自动保护功能。界面友好,刷新速度快;

(4)SF6、O2气体含量超标时,风机自动启动功能;

(5)定时排风功能;系统可以按时段设定风机每天定时启动和停止,以保证开关室每天都能按需要通风。

(6)报警时启动强制排风功能;风机在停止状态时,可按下主机“风机”键手动启动风机。风机在运行15min后会自动停止,也可再次按下主机“风机”键,立刻手动停止。

(7)相关历史数据存储及检索功能;

(8)温度、湿度检测、报警及显示;

(9)声光提示报警功能;当GIS室环境中SF6气体含量超标或缺氧时,会发出高频报警声和红色灯光闪耀。

人体红外感应播报语音、启动风机功能:

当作业人员要进入GIS室前,红外感应器动作,主机会发出相应提示语音并自动启动风机。

(10)远程通信功能:

提供常开、常闭无源报警接点输出。通过RS-485转换232及其他接口与上位机通信,有专用上位机远程监控系统软件,也可直接提供相关Modbus通信协议实现第三方远程自控平台通信。



主要技术参数

● SF6浓度超限报警点:1000ppm,根据要求自由设定,精度<±5%;

● O2浓度检测范围0-25%,缺氧报警点:18%,现场可调,精度<±0.5%;

● 温度显示范围:-20~+99℃,精度<±0.5%;

● 湿度显示范围:0~99%RH,精度<±3%;

● 输入电源:AC  220V±20%;

● 报警输出接点功率:AC220/5A;

● 风机输出接点:380V/15A(三相)或220V/15A;

● 风机启动:O2含量≤19.6%或SF6气体浓度>1000ppm时,自动启动风机,每次启动时间按时段自动设置,可手动控制或强制启动风机;

● 海量报警信息存储设计;

● 5路大容量报警触点输出。

● SF6、O2变送器采用进口原装的传感器,寿命长;

● SF6气体检测报警误差<1%,氧气报警误差<0.5%;

● 风机控制器可控制原有风机。
